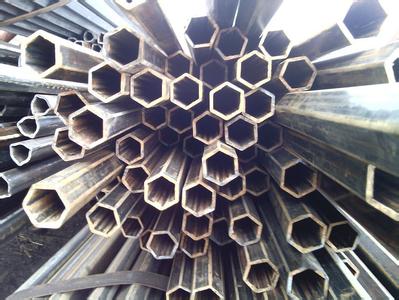

冷拔六角鋼管在MIG焊接的時候注意什么

　　(一)適合于6mm以下冷拔六角鋼管薄板的焊接，具有焊縫成型美觀，焊接變形量小的特點。

　　(二)鎢極從氣體噴嘴突出的長度，以4-5mm為佳，，在角焊等遮蔽性差的地方是2-3mm，在開槽深的地方是5-6mm，噴嘴至工作的距離一般不超過15mm。

　　(三)焊接電弧長度，焊接普通鋼時，以2-4mm為佳，而焊接不銹鋼時，以1-3mm為佳，過長則保護效果不好。

　　(四)為使氬氣很好地保護焊接熔池，和便于施焊操作，鎢極中心線與焊接處工件一般應保持80-85°角，填充焊絲與冷拔六角鋼管表面夾角應盡可能地小，一般為10°左右。

　　(五)不銹鋼冷拔六角鋼管的MIG焊接，一般都在噴射過渡的條件下來施焊，電壓要調整到弧長在4-6mm的程度。

　　(六)保護氣體為氬氣，當焊接電流為50-150A時氬氣流量為8-10L/min，當電流為150-250A時氬氣流量為12-15L/min。

　　(七)MIG焊接容易受到風的影響，有時微風而產生氣孔。所以風速在0.5m/sec以上的地方進行冷拔六角鋼管焊接，都應當采取防風措施。

　　(八)采用平特性焊接電源，直流時采用反極性。

　　(九)為防止焊接氣孔之出現，冷拔六角鋼管的焊接部位如有鐵銹、油污等務必清理干凈。
